Secondo tubo San Gottardo (2TG), Los 241 – Haupttunnel Nord

2024 Referenz Gotthard Tunnel Untertagbau 7
Bauherrschaft
Bundesamt für Strassen ASTRA
Ort
Göschenen
Realisierung
2021-2031
Bausumme
CHF 433 Mio.
Kompetenzen

Die neu zu erstellende 2. Röhre (2TG) ist Bestandteil des Gesamtsystem Tunnel Gotthard (GTG). Mit dieser Variante wird die Funktionstüchtigkeit und die Sicherheit im Gotthardstrassentunnel während der Dauer der geplanten Gesamterneuerung der bestehenden Röhre Gotthardstrassentunnel (1TG) gewährleistet.

Projektbeschrieb

Das Los 241 beinhaltete folgende Hauptelemente:

  • Erstellung Voreinschnitt, 2. Etappe (Bohrpfahlwand gesichert mittels Spriessen)
  • Bergmännischer Tunnel à Länge ca. 7'865 m
  • Maschinenunterstützter Ausbruch im Felsen mit Einbau von nachgiebigen Stahlprofilen im Vollausbruch der Störzone Nord (180 m2, L= 329 m)
  • Diverse Querverbindungen und Unterstationen (A=23 m², L= 600 m)
  • Zwei unterirdischen Lüftungsstationen (A=350 m2, L= 86 m)
  • Neubau Lüftungszentrale Göschenen Betonvolumen ca. 8'500 m³
  • Unterirdische Betonkaverne, sowie WELK- und Tübbingproduktion
  • Materialantransport per Bahn

Bauverfahren und erbrachte Leistungen Untertagebau

Beim Los 241 wurden folgende Verfahren angewendet bzw. Leistungen erbracht:

  • Bau Voreinschnitt 2TG, 2. Bauetappe, Terrassierung, Nagelwände, Grossbohrpfähle (Ø 1.30 m, L= 15 – 30 m, Total: 2'800 Bohrmeter) Aushubvolumen 24'000 m3
  • Lockergesteinsstrecke Haupttunnel (180 m2, L= 86 m)
  • Sprengvortriebsstrecke Startröhre TBM im Haupttunnel (140 m2, L= 421 m)
  • TBM-Vortrieb (Ø 12.26 m, L= 6930m)
  • Maschinenunterstützter Ausbruch im Felsen mit Einbau von nachgiebigen Stahlprofilen im Vollausbruch der Störzone Nord (180 m2, L= 329 m)
  • Sprengtechnische Aufweitung der Hauptröhre für zwei Ausstellbuchten (L= 86 m) sowie zehn Überfirstungen (je L= 37.5 m)
  • Baumeisterarbeiten für Abdichtung, Innengewölbe, Zwischendecke, Innenausbau, Gussasphalt und Oberflächenbeschichtung des Haupttunnels
  • Neubau Lüftungszentrale Göschenen Betonvolumen ca. 8'500 m³
  • Materialantransport (Bewehrung, Zement, Randsteine etc.) per Bahn

Projekt in Zahlen

Durchmesser TBM-S
12.26 m
Gesamtlänge 2TG
ca. 17 km
Regelabstand zum SISTO
40 m
Tübbingelemente für Ausbruchsicherung
~20’000

Impressionen

2024 Referenz ARGE Secondo Tubo Gotthard Untertagbau 6
Durchschlag 2024
2024 Referenz ARGE Secondo Tubo Gotthard Untertagbau 4
Durchschlag 2024
2024 Referenz ARGE Secondo Tubo Gotthard Untertagbau 1
Die Tunnelbohrmaschine bei der Abnahme (12 m Durchmesser)
2024 Referenz ARGE Secondo Tubo Gotthard Untertagbau 2
Tunnelbohrmaschine
2024 Referenz ARGE Secondo Tubo Gotthard Untertagbau 3
Barbara-Feier 2024
2024 Referenz Gotthard Tunnel Untertagbau 2

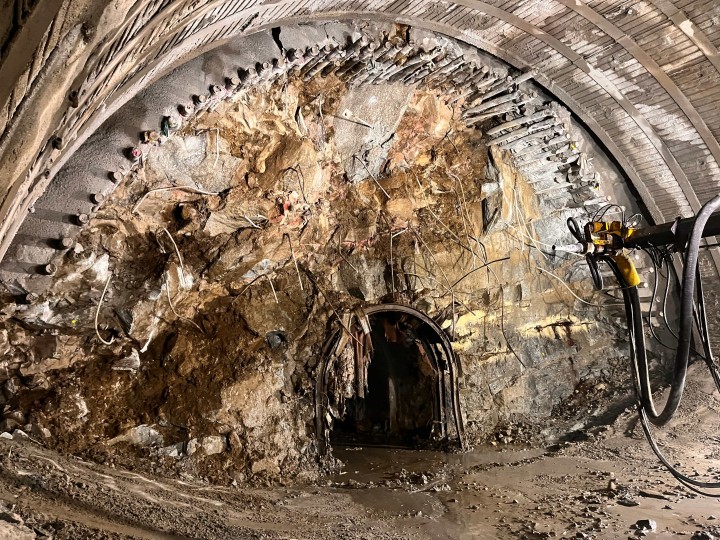

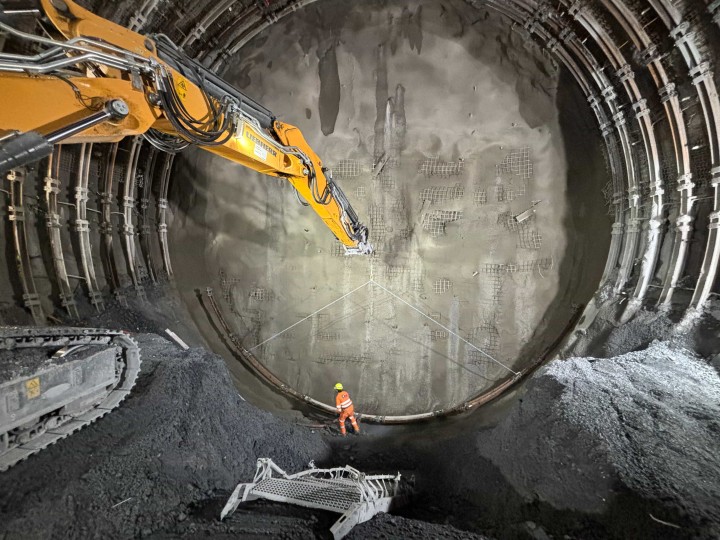

Einbau von nachgiebigen Stahlprofilen in Störzone
2024 Referenz Gotthard Tunnel Untertagbau 1

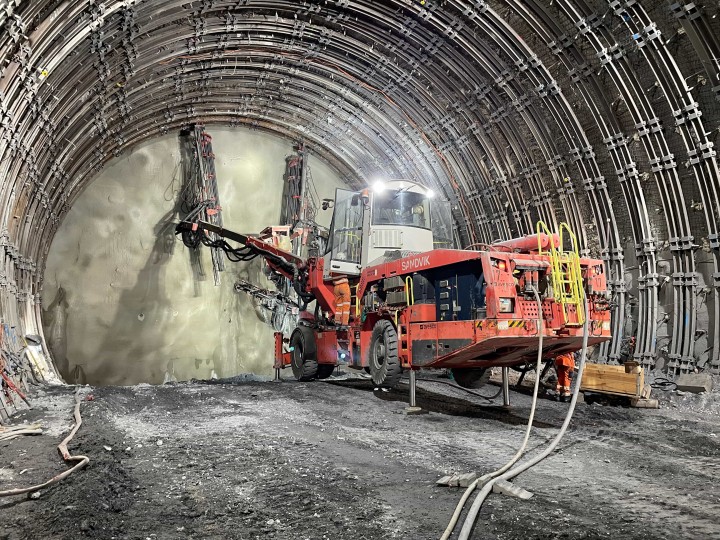

Ankereinbau mittels Bohrwagen
2024 Referenz Gotthard Tunnel Untertagbau 10
Aufweitung bestehender SISTO im Schutz eines Rohrschirms

ARGE secondo tubo

  • Implenia Schweiz AG

    Beteiligung 60%

  • Frutiger AG

    Beteiligung 40%

Frutiger AG
